Aplikacja

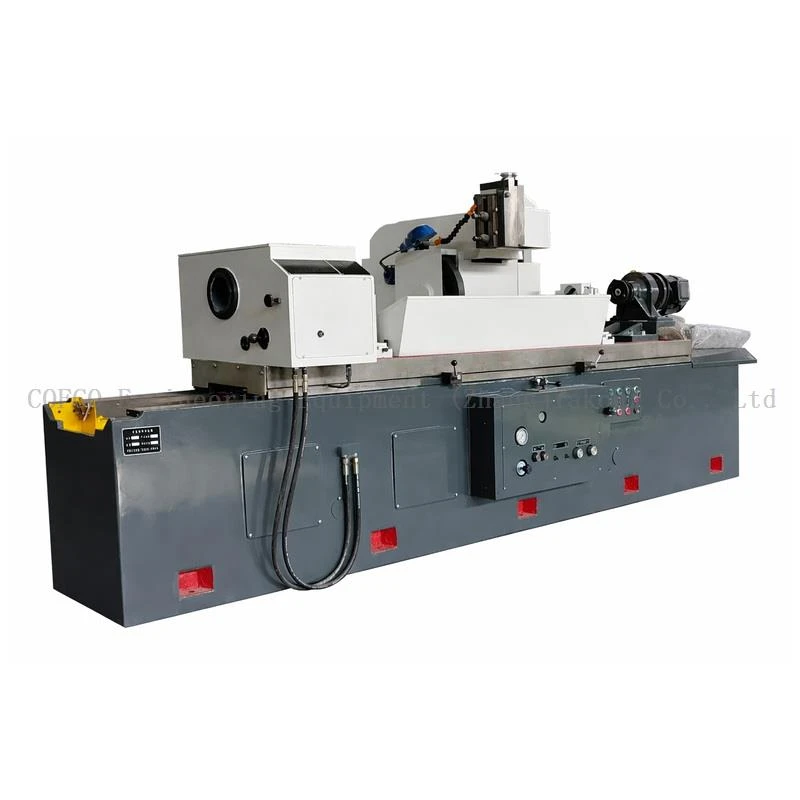

Hydrauliczna maszyna do mielenia i żłobienia walców MLY·150 to-specjalistyczne urządzenie przeznaczone do polerowania i żłobkowania-walców mielących w młynach mącznych na dużą skalę. Maszyna do mielenia hydraulicznego jest szeroko stosowana w młynach do regeneracji i obróbki powierzchni walców młyna walcowego, aby zapewnić stabilną wydajność mielenia i dłuższą żywotność.
Hydrauliczna maszyna do rowkowania składająca się z łoża maszyny, stołu roboczego, pokrywy przedniej, układu hydraulicznego, układu elektrycznego, wrzeciennika, zespołu szlifierskiego, układu polerskiego i układu chłodzenia, wszystko zintegrowane w zwartej i zoptymalizowanej konstrukcji.
Cechy
Kompaktowa i zoptymalizowana konstrukcja zapewniająca stabilną wydajność, łatwą obsługę i wygodną konserwację.
Stół roboczy z napędem-hydraulicznym zapewnia płynny ruch, niski poziom hałasu, dużą prędkość powrotu i wysoką wydajność produkcji.
Niezależne systemy indeksowania i szlifowania upraszczają konstrukcję, zapewniają dokładne indeksowanie oraz umożliwiają łatwą regulację i niezawodną pracę. Prędkość mielenia można regulować za pomocą dedykowanego układu reduktora silnika.
W układzie hydraulicznym zastosowano konstrukcję połączeniową-płytową, co ogranicza liczbę przewodów rurowych, upraszcza demontaż i minimalizuje ryzyko wycieków.
Kluczowe układy, w tym moduł hydrauliczny, układ elektryczny i silnik szlifierki, są zintegrowane z korpusem maszyny, co oszczędza miejsce, poprawia skuteczność uszczelnienia i poprawia ogólny wygląd.
Ruch posuwisto-zwrotny stołu roboczego, indeksowanie, podnoszenie narzędzi i smarowanie prowadnic są sterowane hydraulicznie, co poprawia poziom automatyzacji, zmniejsza pracochłonność oraz poprawia jakość żłobkowania i polerowania.
Ogólna konstrukcja maszyny jest wysoce funkcjonalna, łatwa w obsłudze i konserwacji, a jej wygląd jest opływowy i estetyczny.
Główne dane techniczne
| Średnica rolki (zakres obróbki) | φ220–φ350 mm | Maksymalna prędkość obwodowa ściernicy | 34 m/s |
| Maksymalna długość rolki |
1500 mm |
Prędkość obrotowa ściernicy |
1800 obr./min |
| Wysokość środka maszyny |
230 mm |
Prędkość obrotowa rolki | 85 obr./min |
| Maksymalny przesuw wzdłużny stołu | 1700 mm | Szybkość posuwu głowicy szlifierskiej | 2 mm/obr |
|
Szybkość ruchu stołu
|
Maksymalna prędkość żłobkowania: 6–8 m/min |
Zakres flutingu |
225–1800 ostrzy na obrót |
| Maksymalna prędkość powrotu: 14 m/min | Maksymalny współczynnik kąta pochylenia linii śrubowej rowków | 14.3% (1:7) | |
|
Minimalna stabilna prędkość: 1 m/min |
Całkowita moc | 7,5 kW | |
| Stożek wrzeciona ściernicy | 1:5 |
Wymiary całkowite (dł. × szer. × wys.) |
4500 × 1486 × 1536 mm |
| Specyfikacja ściernicy | 400 × 40 × 127 mm |
Waga |
5000 kilogramów |
|
Limit zużycia: 330 × 40 × 127 mm |
